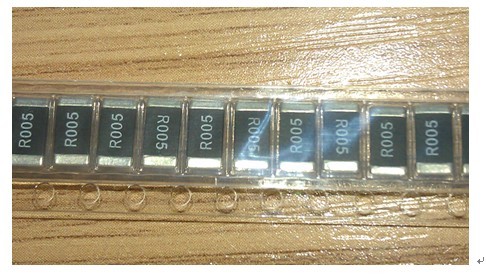

2512贴片电阻

2512贴片电阻是最常见的大体积贴片电阻。
普通2512贴片电阻的功率为1W，升级功率2512贴片电阻可做到2W。2512合金贴片电阻功率可以做到3W。合金2512贴片电阻阻值可达0.5mR。温度系数TCR最低可达到15ppm。

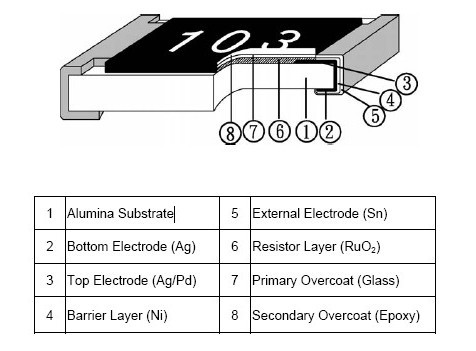

2512贴片电阻 结构图：







2512贴片电阻特征
1功率大(1W 2W 3W )
2阻值低,最低可做到0.0005R 0.001R 0.002R 0.003R 0.004R 0.005R 0.006R 0.007R 0.008R 0.009R....
3尺寸小，重量轻，安装方便。
4可靠性，高质量和快速交货

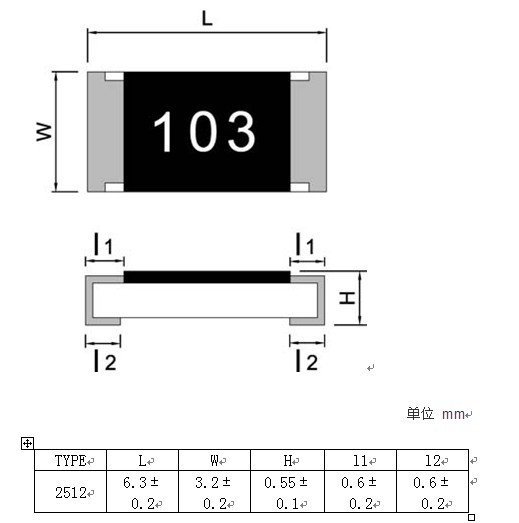

2512贴片电阻 形状尺寸：






2512贴片电阻的运用：
主要运用于电源省电管理,主机板过电流保护,电源供应器,电池充电器,电器控制面板,汽车线路,马达控制,工业仪器.....



额定功率或额定电流的情况是基于连续满载在环境温度为70℃。

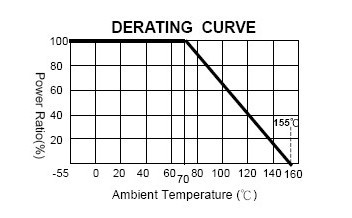

操作环境温度超过70℃负荷降低，应根据图的降额曲线。
