金属膜电阻

金属膜电阻

金属膜电阻器是将金属薄膜喷涂到陶瓷基板上,然后切成螺旋体的电阻器。贴片金属膜精密电阻器(英文全称Metal Film Precision Resistor),即 金属膜电阻由于其形状为无引线的圆柱形,国内也称为晶圆电阻。 金属螺旋的长度,厚度和宽度决定了精确的电阻值。 金属膜电阻器提供的电阻值比其他类型的膜电阻器(碳膜电阻器)更精确。与碳膜电阻器一样,金属膜电阻器受温度变化和老化的影响很小。它们在内部也几乎不会产生噪音。 在总体性能方面,金属膜电阻器是*佳类型,其次是碳膜电阻器,后是碳复合电阻器。

南京南山“NSCN”品牌贴片金属膜电阻具有良好的整体稳定性和批次一致性,可以提供千分之一高精度以及10PPM/°C的超低温漂和1W的额定功率,阻值范围0.1Ω-10MΩ,广泛应用在通信、医疗设备、测量/试验设备等广泛领域,尤其适用于高精度要求领域。金属膜电阻器就是以特种金属或合金作电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。金属膜电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的电阻器。

规格书下载地址

金属膜电阻规格书金属膜电阻((PDF/中英文)

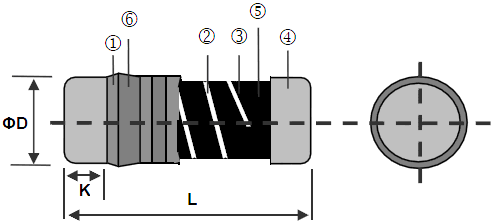

金属膜电阻结构

金属膜电阻

1、绝缘涂层( Insulation Coating );2、调阻线( Trimming Line );3、陶瓷棒( Ceramic Rod );4、端电极( Electrode Cap);5、电阻层(Resistor Layer);6、打标标记(Marking)

晶圆电阻与贴片碳膜电阻混在一起如何区分筛选

贴片碳膜电阻是目前电子、电器、资讯产品使用量*大,价格较便宜,品质稳定性信赖度高。其工艺原理是从高温真空中分离出有机化合物之碳,紧密附着于瓷棒表面之碳膜体,而加以适当之接头后切割调适而成,并在其表面涂上环氧树脂密封以保护。贴片金属膜电阻提供广泛的阻值范围,有着精密阻值,公差范围小的特性,亦可应用于金属膜保险丝电阻器。是用镍铬或类似的合金真空电镀技术,着膜于白瓷棒表面,经过切割调试阻值,以达到终要求的精密阻值。(微型电阻过去的国标是按颜色区别,金属膜电阻用红色,碳膜电阻用绿色。)但由于工艺的提高和假金膜的出现,这两种方法并不是很好,很多时候区分不开这两种电阻。
对于混杂在一起的两种类型如何区分呢?可以采用以下两种方法:
a、由于晶圆电阻的温度系数比碳膜电阻小得多,所以可以用万用表测电阻的阻值,然后用烧热的电铬铁靠近电阻,如果阻值变化很大,则为碳膜电阻,反之则为金属膜电阻。
b、用刀片刮开保护漆,露出的膜的颜色为黑色为碳膜电阻;膜的颜色为亮白的则为金属膜电阻。
c、从外观上看,贴片金属膜精密电阻由于精度较高采用四个色环来标示阻值。且阻体颜色为蓝色。贴片碳膜电阻采用三色环标示,阻体颜色为土黄色。

金属膜电阻阻值表示方法

由于目前只提供百分之一~千分之一精度的贴片金属膜精密电阻,其标称阻值采用四位数或四位数表示法,R表示小数点的位置,以Ω为单位例如:
0100: 10Ω
1000: 100Ω
2201: 2200Ω
1001: 1KΩ
1004: 1MΩ
R050: 0.05Ω
R100: 0.1Ω

需要特别说的是对零欧姆的表示法为R0R0,而不是R000
