贴片精密电阻识别

一、外形识别
精密贴片电阻由于外形尺寸非常小,在某些情况下比如脱离了编带后或者印刷在电路板上,如果我们需要不借助仪器(实际上真正能测量精密电阻各种性能的设备都比较贵,一般的产品企业未必会装备)如何识别精密电阻参数呢?
1、首先确定封装代号:可以通过游标卡尺等简单工具测量该电阻的长度和宽度,通过风华精密电阻封装尺寸对照表可轻易确认封装代号,如:宽度1.6mm,宽度为0.8mm则可判断为0603封装。
2、其次确定功率:基于标准化生产的需要,风华高科提供的精密电阻常规型号均采用封装与功率一一对应的关系生产。即同一封装尺寸精度一致。(特殊定制品则不能以此判断)。

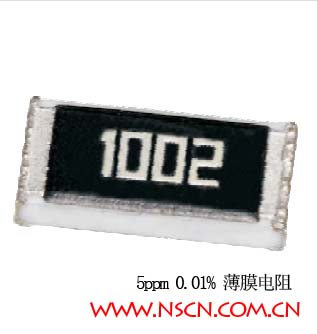

3、阻值:精密电阻均采用四位数表示法表示阻值,且在0402封装以上电阻表面均丝印的阻值代号。如下图,丝印阻值代号为1002,即可确定其阻值为10k欧姆。


4、精度是多少?很抱歉,单纯从外观上,我们无法判断精密电阻准确精度,你要想其他办法喽smiley。或者选择最高等级的精度0.01%?
5、温漂识别?这个非要专业仪器不可了。
如果一定要确认这两个主要参数,你只能考虑邮寄到风华代理商南京南山半导体有限公司南京总部或者其他专业第三方检测机构检测了。


二、型号识别
风华高科精密电阻的型号命名方法与厚膜电阻基本一致。

T G 05 D 1002 D T

1、产品代号,风华高科用T代表薄膜贴片电阻。
2、额定功率系列代号(单位是W):G表示1/2W,其他英文代号有:C:1/16W;D:1/10W;;E:1/8W;F:1/4W;
3、封装尺寸(型号)代号:05表示封装尺寸为0805.其他封装代号有:02/0402;03/0603;06/1206;10/2010;12/2512;
更多点击进入:薄膜电阻型号识别
