压敏电阻过电压保护原理

概述:本文将从过电压及ESD的分类及特点说明风华贴片压敏电阻抑制过电压的工作原理。
1、过电压定义
2、过电压分类及特点
3、过电压及ESD产生的损坏
4、过电压的吸收及ESD防护

1、过电压定义

超出正常工作电压上限值的电压,它可能由外部产生,也可能内部产生。


2、过电压分类及特点

a、雷击过电压:持续时间短(微秒级)、峰值很高。
b、操作过电压:操作时间较长,几百微秒以上。
c、暂态过电压:持续时间比较长,100毫秒以上。
d、静电过电压(ESD):电压很高、时间很短(纳秒级)。

3、一般过电压及ESD波形

压敏电阻过电压保护原理一般过电压波形

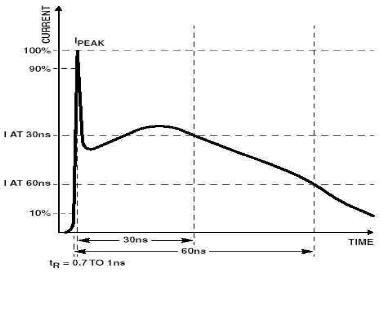

        压敏电阻过电压保护原理ESD波形


4、过电压及ESD产生的破坏

a、使设备出现短时间的工作错乱;
b、造成潜故障,即使得电路和器件的性能下降,寿命缩短,提前失效;
c、造成电路或器件的长期性损坏;
d、导致起火、触电等安全事故


5、贴片压敏电阻器过电压的吸收及ESD的防护原理

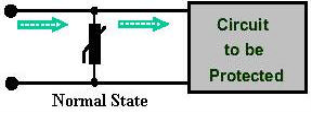

当施加在压敏电阻器两端的电压小于压敏电压时,流过它的电流极小,相当于一只关死的阀门;当电压超过压敏电压时,流过它的电流急剧上升,相当于阀门打开,被保护设备的浪涌电压迅速减小,从而使装有片式压敏电阻器的设备抗浪涌噪声能力达到相应要求。片式压敏电阻器可以抑制各种各样的浪涌电压,使电子设备免受干扰和破坏。
